MAG Theatron Avalon Lautsprecher Endstufe
Herstellergarantie von MAG Theatron über 3 Jahre für AVALON TOP AMP. Vollständige GARAN-Kennzeichnung anzeigen.
Reparatur & Ersatzteile
Reparatur & Wartung: Nur trocken reinigen. Service bei Beschädigung, Feuchtigkeit, eingedrungenen Gegenständen oder Fehlfunktion durch qualifiziertes Servicepersonal durchführen lassen.
Reparaturhinweise: Gerät nicht öffnen. Keine vom Benutzer wartbaren Teile; Service durch qualifiziertes Personal.
MAG Theatron Avalon Lautsprecher Endstufe
Produktdetails
MAG Theatron AVALON TOP AMP – systemgebundene DSP-Endstufe für AVALON TOP
Die MAG Theatron AVALON TOP AMP ist die speziell für einen AVALON TOP vorgesehene 4-Kanal-Class-D-DSP-Endstufe. Sie ist nicht als universelle Heimkino-Endstufe gedacht: Verstärkerkanäle, DSP und FIR-Verarbeitung sind Bestandteil des AVALON Ultimate Screen Wall Array und übernehmen die definierte Ansteuerung der einzelnen Wege des TOP-Lautsprechers.
Verstärkung als Teil des Lautsprechersystems
Ein AVALON TOP wird aktiv über die Endstufe aufgeteilt. MAG weist die Ausgangszuordnung mit einem Kanal für den Hochton, einem Kanal für den Mittelton und zwei gebrückten Kanälen für den Tiefton aus. Der planerische Vorteil liegt darin, dass Verstärkung und Signalverarbeitung nicht nachträglich aus separaten Komponenten zusammengestellt werden müssen, sondern für die vorgesehene Systemarchitektur zusammengehören.
FIR-DSP und Systemintegration
MAG spezifiziert einen 24-Bit/96-kHz-DSP mit FIR-Verarbeitung; die interne FIR-Verarbeitung wird vom Hersteller als 48 Bit / 96 kHz beschrieben. Über die Theatron Web UI ist die Endstufe in die Systemkonfiguration eingebunden. AES3, symmetrische XLR-Eingänge, Ethernet sowie Trigger-Ein- und -Ausgänge erleichtern die Integration in ein professionell aufgebautes Rack.
Warum TOP AMP statt einer universellen Endstufe?
Der entscheidende Unterschied ist nicht eine einzelne Wattzahl, sondern die fest definierte Rolle im AVALON-System. Die Endstufe stellt die benötigten Verstärkerwege und die vorgesehene FIR-basierte Signalverarbeitung für AVALON TOP bereit. Eine universelle Kompatibilität mit beliebigen Lautsprechern ergibt sich daraus nicht.
Technische Daten
| Systemtyp | 4-Kanal Class-D-DSP-Endstufe für AVALON TOP |
|---|---|
| Ausgangszuordnung | 1 × AVALON TOP HF; 1 × AVALON TOP MF; 2 Kanäle gebrückt für AVALON TOP LF |
| Frequenzbereich | 16 Hz–24 kHz |
| DSP | 24 Bit / 96 kHz, FIR; interne FIR-Verarbeitung laut MAG 48 Bit / 96 kHz |
| Web UI | Theatron Web UI |
| Eingangsempfindlichkeit | +16 / +4 dBu |
| Max. Eingangspegel | +22 / +10 dBu |
| Eingangsimpedanz | 10 kOhm unsymmetrisch / 20 kOhm symmetrisch |
| THD | < 0,5 % von 0,1 W bis Volllast; typisch < 0,01 % |
| S/N | 108 dB |
| Dämpfungsfaktor | > 500 bei 8 Ohm / 100 Hz |

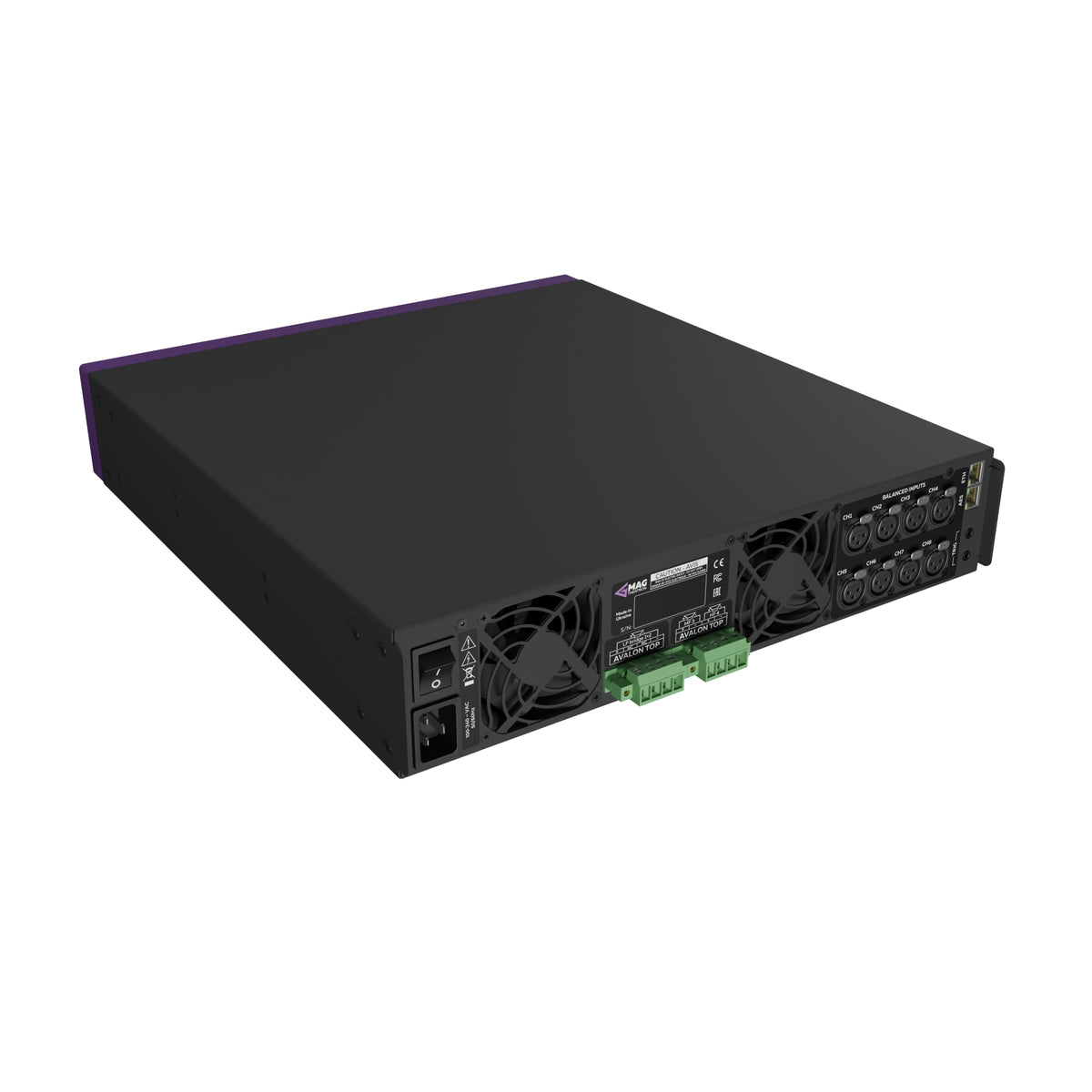

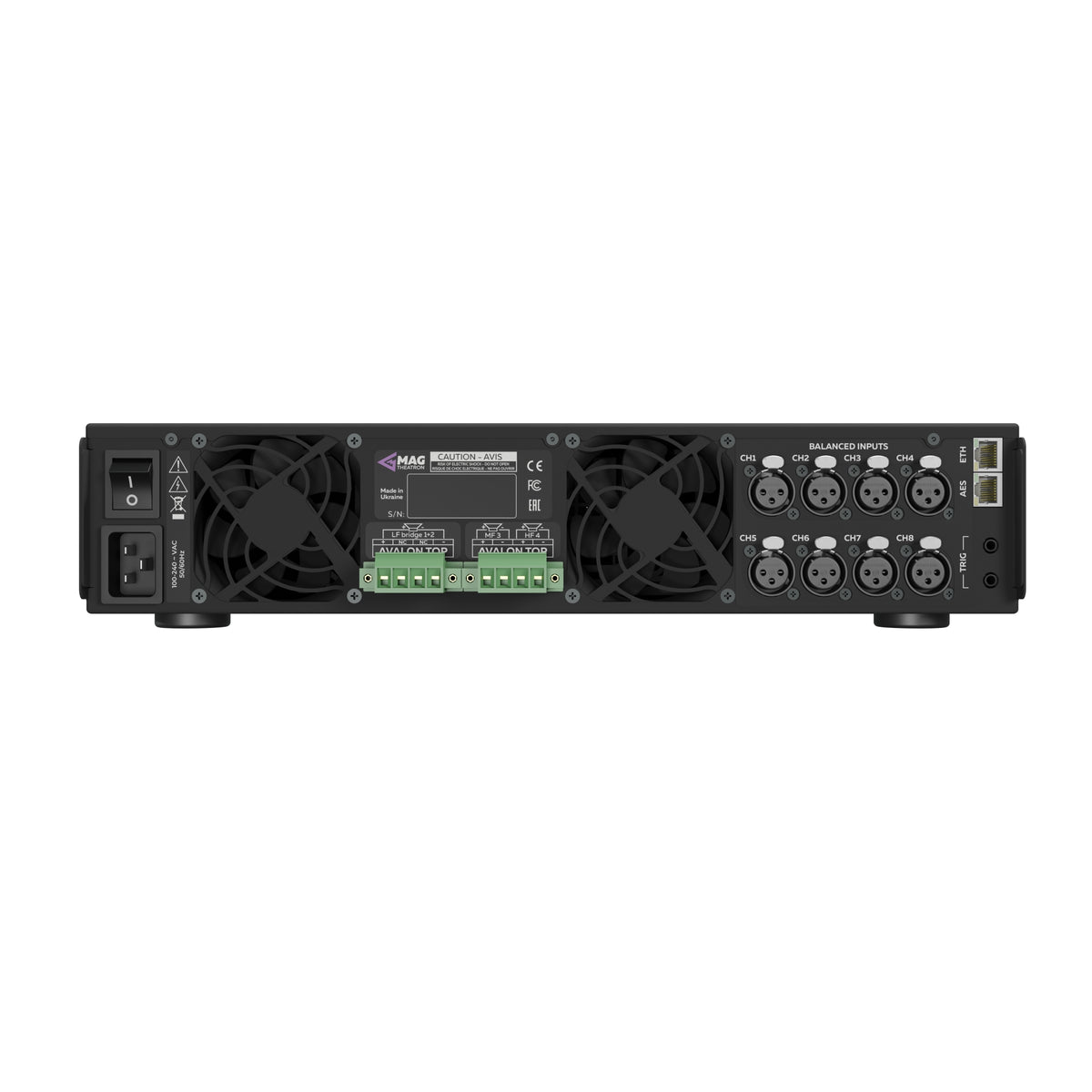

| Anschlüsse | 8 × XLR symmetrisch, 2 × 4-pol Phoenix Speaker, RJ45 Ethernet, AES3, 2 × 3,5" TRS Trigger In/Out |
| Leistungsaufnahme | 500 VA bei 1/8 der max. Ausgangsleistung an 8 Ohm |
| Abmessungen | 486 × 87 × 505 mm, 2 HE |
| Gewicht | 8,6 kg |
Einordnung durch Heimkinobau.de
Bei der AVALON TOP AMP geht es nicht darum, zwischen einer schwächeren oder stärkeren Universalendstufe zu wählen. Sie ist Teil des aktiven AVALON-Konzepts und sollte gemeinsam mit TOP-Lautsprechern, Subwoofern, Signalführung, Rack, Netzwerk und Stromversorgung geplant werden. Gerade die integrierte FIR-Verarbeitung bleibt auch dann relevant, wenn darüber ein leistungsfähiger AV-Prozessor arbeitet, weil sie zur lautsprecherspezifischen Systemabstimmung gehört.
