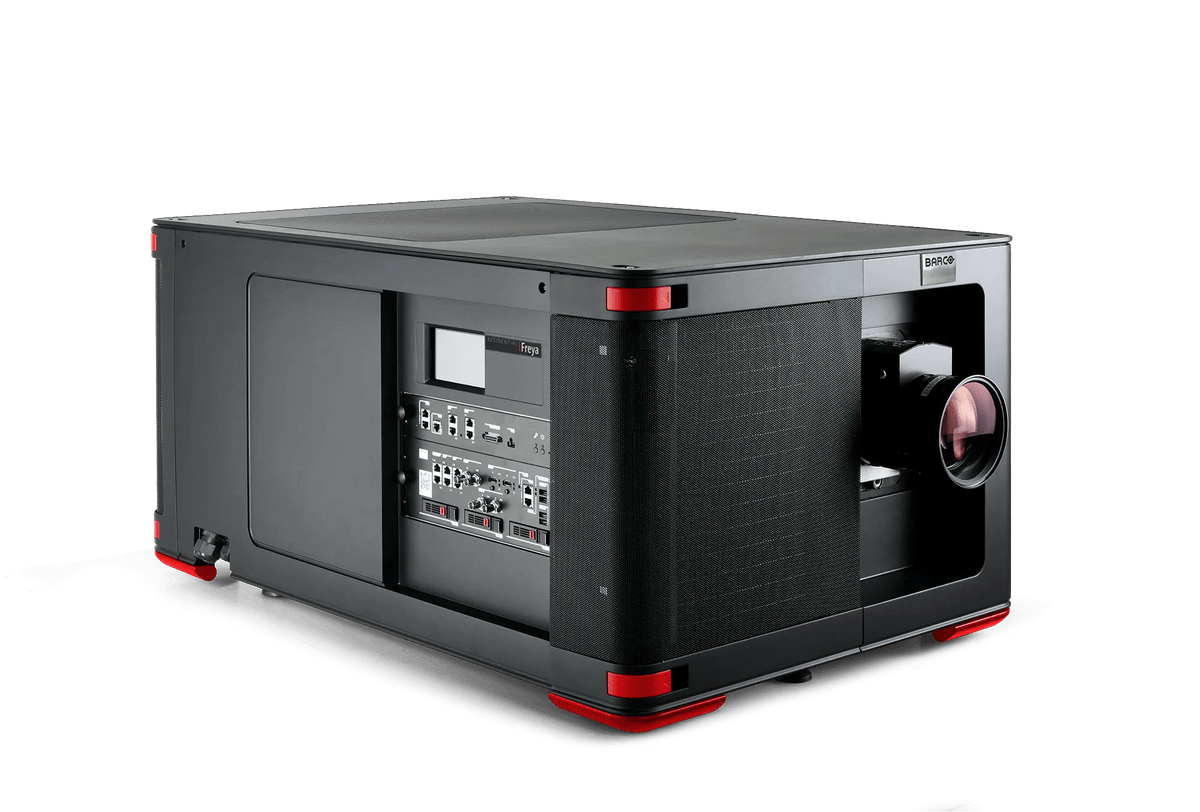

Barco Freya+

Nur auf Anfrage

Freya+ ist die leistungsstärkere Ausführung von Barcos für private Kinos adaptierter Serie-4-Plattform. Sie verbindet native 4K-Dreifach-DLP-Technik mit RGB-Laser, Alchemy-Kinomedienverarbeitung und einer Lichtleistung von bis zu 13.500 ANSI-Lumen. Für große Leinwände müssen Lichtleistung, Stromversorgung und Wärmeabfuhr von Beginn an gemeinsam geplant werden.

Native 4K-Dreifach-DLP-Technik

Drei 0,98-Zoll-DMDs verarbeiten die Farbkanäle separat und liefern eine native Auflösung von 4.096 × 2.160 Pixeln. Die gekapselte optische Baugruppe und das integrierte Kühlkonzept sind auf einen langfristigen Kinobetrieb ausgelegt. Barco nennt mit geeigneten Very-High-Contrast-Objektiven einen Vollbild-Ein/Aus-Kontrast von 5.500:1 und einen ANSI-Kontrast von 1.000:1. Diese beiden Messgrößen beschreiben unterschiedliche Kontrastverhältnisse und sind nicht direkt austauschbar.

RGB-Laser, Farbraum und 3D

Die RGB-Laserlichtquelle arbeitet mit Barcos Colorgenic-Farbtechnik. Laut Hersteller werden mehr als 98,5 % des Rec.2020-Farbraums in xy-Farbkoordinaten erreicht. Das ermöglicht eine weitreichende Farbwiedergabe, sofern Signalverarbeitung, Kalibrierung und Quellmaterial entsprechend abgestimmt sind. Die Laserlebensdauer nennt das Datenblatt mit 40.000 Stunden. Unterstützt werden aktive 3D-Brillensysteme und Polarisationssysteme mit geeigneter Silberleinwand; Farbtrennsysteme sind ausdrücklich nicht vorgesehen.

Pulse und Alchemy ICMP: Consumer- und Kinoinhalte

Barcos Pulse-Bildverarbeitung ist mit dem Alchemy Integrated Cinema Media Processor (ICMP) kombiniert. Zwei HDMI-2.0a-Eingänge mit HDCP 2.2 ermöglichen die Zuspielung von 4K-UHD-Signalen einschließlich HDR10. Die integrierte Kinomedienverarbeitung bietet Content-Management und die Wiedergabe geeigneter Digital Cinema Packages (DCP). Barco nennt DCI-konforme Wiedergabe mit 4K 2D bis 60 Bildern/s, 4K 3D bis 30 Bildern/s pro Auge sowie 2K 3D mit bis zu 60 Bildern/s pro Auge. Eine dedizierte 4K-Eingangskarte mit vier 3-Gbit/s-Kanälen und zusätzliche SDI-/Netzwerkschnittstellen unterstützen professionelle Signalwege. Welche DCP-Inhalte tatsächlich wiedergegeben werden können, hängt auch von den erforderlichen Berechtigungen und der Systemkonfiguration ab.

Kontrast, Bildqualität und Lichtmanagement

Die Kombination aus RGB-Laser und VHC-Objektiven dient einer hohen Farbreinheit und definierten Kontrastdarstellung. Die verfügbare Lichtleistung kann projektbezogen eingestellt werden. Barco nennt ein integriertes On-Demand-Lichtmanagement und einen energiesparenden Eco-Zustand unter 3 W; für die elektrische Auslegung muss dagegen die wesentlich höhere Leistungsaufnahme im Projektionsbetrieb berücksichtigt werden. Ein nominell hellerer Projektor ist nicht automatisch die bessere Wahl: Leinwandfläche, Gain, gewünschte HDR-Wirkung und Restlicht bestimmen die tatsächlich sinnvolle Auslegung.

Objektive, Lens-Shift und Projektionsabstand

Freya wird mit B- oder C-Objektivhalter angeboten. Für C-Objektive nennt Barco VHC-Projektionsverhältnisse von 1,09–1,40:1 und 1,28–1,74:1. Die B-Objektivreihe reicht je nach Zoomobjektiv von 1,58–2,41:1 bis 2,80–4,69:1. Die motorisierten B-Objektive erlauben laut Datenblatt bis zu 55 % vertikale Verschiebung nach oben und unten sowie 30 % horizontal; bei C-Objektiven sind die Verschiebebereiche geringer. Das genaue Objektiv und der Halter müssen deshalb zusammen mit Leinwandposition und Projektionsdistanz ausgewählt werden.

Architectural Edition, RG2 und sichere Installation

Neben der regulären Ausführung gibt es eine Architectural Edition (AE). Sie ermöglicht zusätzliche Einbaulagen, insbesondere eine vertikale Projektion nach oben oder unten. Die Lasersicherheitsklassifizierung RG2 ist nicht für jede Objektivkonfiguration pauschal gültig. Laut Datenblatt gilt in Europa für Freya+ RG2 nur bis zu einem Projektionsverhältnis von 1,5:1; darüber ist RG3 zu berücksichtigen. Der Installationsplan muss die geltenden Sicherheitsanforderungen und das konkrete Objektiv einbeziehen.

Stromversorgung, Lüftung und Geräusch

Der Projektor ist mit 105 kg deutlich schwerer als die Heimdall-Baureihe. Das Datenblatt nennt rund 2,4 kW elektrische Leistungsaufnahme im Betrieb und 7.750 BTU/h Wärmeabgabe. Die Luftführung ist mit 400 CFM Abluftvolumen spezifiziert; außerdem wird ein typischer Geräuschpegel von 50 dB(A) bei 1 m Abstand und 25 °C angegeben. Diese Werte machen einen separaten Technikraum oder eine geeignete Schallschutz-/Lüftungsplanung häufig sinnvoll. Die elektrischen Anschlussvarianten umfassen je nach Installation Ein- oder Dreiphasenversorgung; die konkrete Ausführung muss mit den Herstellerunterlagen und einem Elektrofachbetrieb abgestimmt werden.

Netzwerksteuerung, Wartung und Medienintegration

Die Plattform unterstützt Ethernet, RS232, GPIO sowie Anschlüsse für SDI, AES/EBU-Audio, Netzwerk-Content-Ingest und USB. Der Medienprozessor lässt sich für Inhaltsverwaltung und Wartungsabläufe über das Netzwerk einbinden. Barco stellt Firmware und Steuerungstreiber unter anderem für Crestron, Control4, Savant und RTI bereit. Der modulare Aufbau erleichtert Servicearbeiten; Fernaktivierung über LAN kann bei geplanter Wartung oder dem Einspielen von Inhalten eingesetzt werden.

Unterschied zwischen Freya und Freya+

Gegenüber Freya bietet Freya+ eine deutlich höhere nominelle Lichtleistung (13.500 statt 7.500 ANSI-Lumen). Dem stehen ein höheres Gewicht, eine höhere Leistungsaufnahme und größere Anforderungen an Kühlung und Lasersicherheitsabstände gegenüber. Bildchipauflösung, 3-Chip-DLP-Grundarchitektur, Alchemy-Plattform und verfügbare Objektivhalter folgen demselben Konzept.

Technische Daten und Bestellnummern

Individuelle Projektplanung

Bei Freya+ sind Leinwand, Objektiv, Halter, Einbaulage, Lüftung, Stromversorgung, Steuerung und gegebenenfalls DCI-Medienverarbeitung zusammen zu spezifizieren. Deshalb erfolgt der Vertrieb projektbezogen auf Anfrage und nicht über einen standardisierten Warenkorb.
