Das Dayton Audio UMII18-22 ist das 18-Zoll-Chassis der aktuellen Ultimax-II-Serie. Es kombiniert 1.184 cm² Membranfläche mit 28 mm linearem Xmax und erreicht damit 3.315 cm³ lineares Verschiebevolumen Vd. Genau diese Kombination aus Fläche und Hub ist für die Planung aussagekräftiger als die Nenngröße allein: Sie beschreibt, wie viel Luft das Chassis innerhalb seines definierten linearen Arbeitsbereichs bewegen kann.

Für leistungsfähige DIY-Heimkino-Subwoofer

Das UMII18-22 ist für hohe Verdrängung und tiefe Wiedergabe ausgelegt. Die Carbonfasermembran, 3-Zoll-Flachdraht-Schwingspule, Aluminium-Kurzschlusskomponenten, Doppelspider und umfangreiche Belüftung unterstützen die Kontrolle bei großem Hub. 1.200 W RMS Belastbarkeit beschreibt die thermische Belastbarkeit; sie ersetzt keine Prüfung von Hub, Gehäuse und Filterung.

18 Zoll ist nicht automatisch die bessere Lösung

Ein einzelnes 18-Zoll-Chassis bietet viel Membranfläche und Verdrängung, benötigt aber auch entsprechenden Einbauplatz. Bei SBA oder DBA kann ein Raster mit mehreren kleineren Chassis geometrisch günstiger sein. Umgekehrt können weniger größere Treiber die Zahl der Gehäuse reduzieren. Entscheidend sind Raummaße, Raster, Zielpegel, Tiefgang, Verstärkerkanäle und verfügbare Bautiefe.

Gehäuse und Herstellerempfehlungen

Dayton positioniert den UMII18-22 für kompakte geschlossene Gehäuse und auch für größere Bassreflex-Auslegungen. Die veröffentlichten Gehäusebeispiele sind Hersteller-Alignments, keine universellen Heimkino-Optima. Gerade DSP-gestützte geschlossene Systeme, SBA und DBA werden häufig nach anderen Prioritäten dimensioniert.

DVC und elektrische Planung

Das Chassis besitzt zwei 2-Ohm-Schwingspulen. Diese können pro Chassis in Serie oder parallel verschaltet werden; daraus ergeben sich unterschiedliche elektrische Lasten. Dayton ermittelt die T/S-Parameter mit in Serie geschalteten Schwingspulen. Bei mehreren Chassis muss die Gesamtverschaltung gemeinsam mit Endstufe und Kanalaufteilung geplant werden; eine pauschale Gesamtimpedanz wäre ohne konkretes Array nicht seriös.

Einordnung durch Heimkinobau.de

Das UMII18-22 ist sinnvoll, wenn hohe lineare Verdrängung pro Chassis und tiefe Wiedergabe bei vertretbarer Chassiszahl gefragt sind. Für eng gerasterte Arrays oder geringe Bautiefe können kleinere Treiber trotz geringerer Einzelverdrängung planerisch besser passen. Vor der Bestellung eines größeren Arrays sollten Gehäuse, Positionen, Verschaltung und Verstärkerleistung gemeinsam feststehen.

Technische Daten

Serie	Ultimax II
Modell	UMII18-22
Nenngröße	18 Zoll
Schwingspulen	DVC, 2 + 2 Ω
RMS-Belastbarkeit	1.200 W (AES 426B)
Nutzbarer Frequenzbereich	20–500 Hz
Sensitivity	90,7 dB @ 2,83 V/1 m
Fs	22 Hz
Qms / Qes / Qts	2,53 / 0,67 / 0,53
Vas	248,2 l
Sd	1.184 cm²
Vd	3.315 cm³
BL	19,2 Tm
Xmax	28 mm bei 70 % BL, Klippel-verifiziert
Schwingspulendurchmesser	76 mm
Außendurchmesser	470,0 mm
Einbautiefe	228,5 mm
Ausschnitt	426,7 mm

Hinweis: Dayton gibt die T/S-Parameter mit in Serie geschalteten Schwingspulen an.

Lieferzeit: aktuell nicht lieferbar.

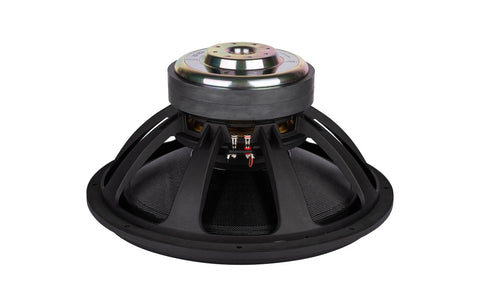

18" Chassis | Dayton Audio Ultimax Series UMII 18-22
